Метална-монтирана на стена електрическа разпределителна кутия
Създаден за истински сайтове за работа. Не само страници с каталог.
Вашите кабели вече са в тавата. Вашата стена е бетонна. Вашата хронология е вчера. Това е кутията, която всъщност пасва на стената, пасва на таблата и се доставя готова за прекратяване.
📐 Качете оформлението на стената си - Вземете чертеж за 8 часа
📦 Заявете кутия за проби
⚡ Групова оферта за 50+ единици
Проблемът: Повечето "стандартни" кутии не са създадени за истинска инсталация
Ако сте управлявали проект за електрическа инсталация, знаете разликата междукакво обещава каталогътикакво изисква сайтът:
| Обещание за каталог | Реалност-на сайта за работа |
|---|---|
| "Универсален монтаж" | Бетонните анкери не се подреждат. Кутията седи криво. |
| "Стандартен кабелен вход" | Вашият кабелен канал завършва на 50 mm над кутията. Сега режете метал на място. |
| „Адекватна вентилация“ | Панелът се нагрява, защото вентилационните отвори са обърнати към стената. |
| "IP рейтинг" | Уплътнението изпада при третото отваряне на вратата. |
| "DIN шина е включена" | Една релса, фиксирана позиция и вашите компоненти не отговарят на дълбочината. |
Всеки един от тези "малки" проблеми струва часове. При търговско оборудване от 200-единици, това ене забавяне - това е убиец на маржове.
Разликата на QHECO: Проектиран за инсталиране, не само за производство
Ние проектираме тези монтирани на стена-метални разпределителни кутии назад -като се започне от бетонната стена и кабелната скарата и се работи навътре към компонентите.
1. Архитектура за-първо монтиране на стена
Качената от вас снимка показва точно това, което решаваме: кутия, монтирана наравно с бетонна стена, с кабелна скарата, минаваща отгоре.
Уши за външен монтаж с прорезив 4 ъгъла - хоризонтална или вертикална настройка ±15 mm. Дори ако вашите бетонни анкери са леко отклонени, кутията все още стои правоъгълна.
Вдлъбнат заден панел- се намира на 10 mm от повърхността на стената, предотвратявайки задържането на влага и позволявайки на тръбопровода да премине отзад, ако е необходимо.
Опция за -вграден монтаж- за завършени вътрешни пространства, където издатината има значение.
2. Интегриране на кабелни скари и тръбопроводи
Кутията на снимката ви стои точно под кабелна пита. Това не е случайно - така са окабелени съвременните сгради.
Плочи за горен{0}}входпредварително -щанцован, за да съответства на стандартните ширини на кабелните скари (50 mm, 100 mm, 150 mm)
Свободни-зони за нокауткъдето не искате дупки; твърд метал, където правите
Вътрешни скоби за управление на кабела- кабелите на входящата тава се измиват надолу и завършват, без да пресичат шини под напрежение
Странични вентилационни жалузиразположен под линията на тавата - въздушен поток без навлизане на вода отгоре
3. Топлинно управление, което действително работи
Страничните-вентилационни отвори на стената (видими на снимката ви) са прецизно-щамповани собърнати надолу-лампи- въздух влиза, водата капе навън. В комбинация с:
Ефект на вътрешен коминдизайн: горещият въздух се издига и излиза през горните вентилационни отвори (по избор)
Водачи за разстояние между компонентителазерно-гравирано върху монтажната плоча - няма повече гадания дали хлабините на прекъсвача отговарят на кода
Допълнителен изрез-за вентилаторс филтърен вентилатор с рейтинг IP55-за инсталации с висока плътност

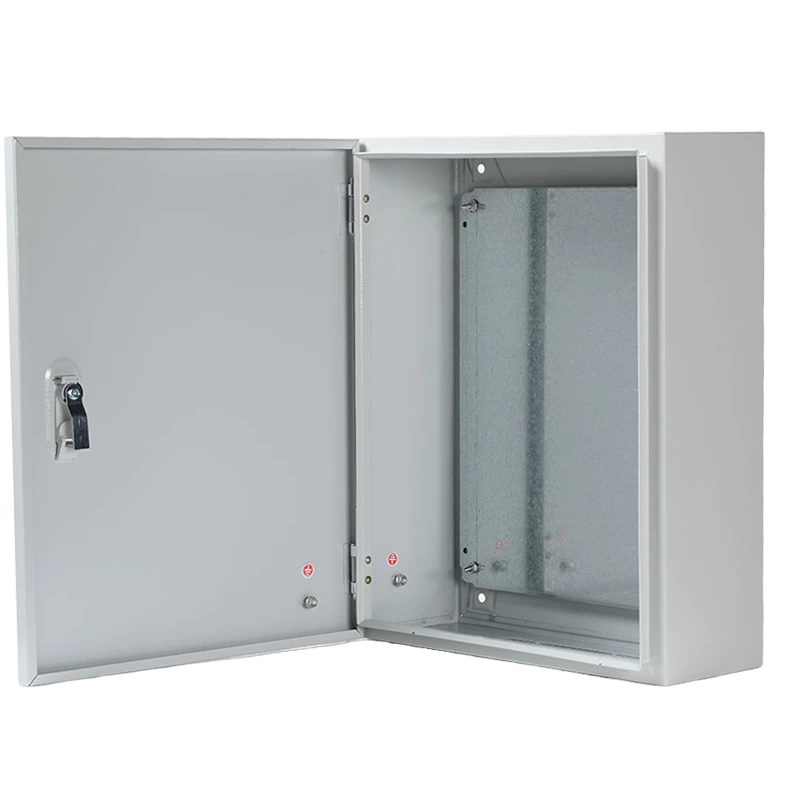

4. Врата и достъп, които оцеляват при ежедневна употреба
Скрита пантас отваряне на 120 градуса - не се закача за преминаващи кабели

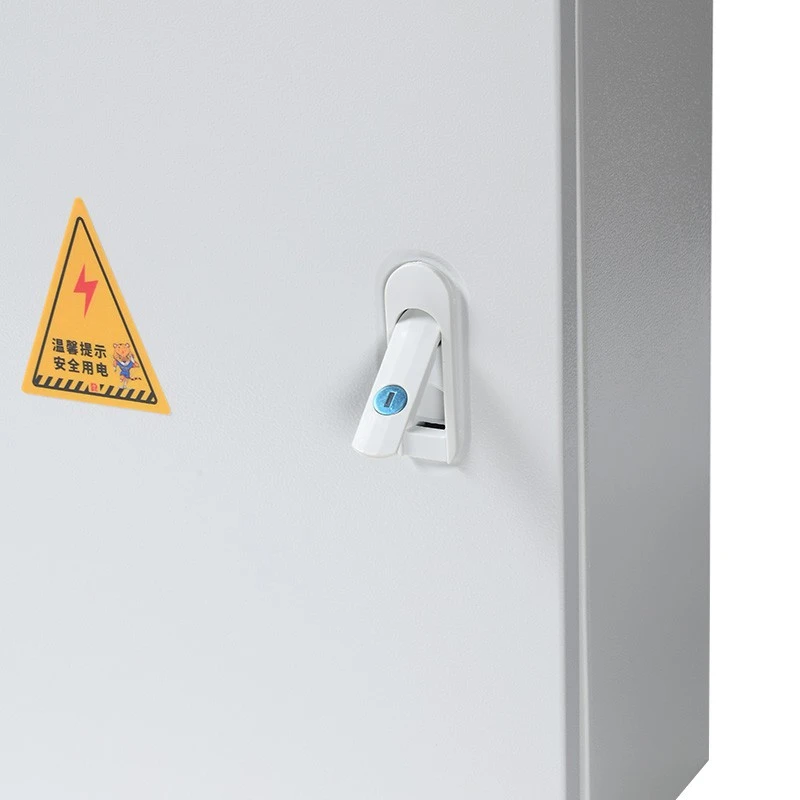

Завъртане на четвърт{0}}завъртане на гърбицатас комплект 2 ключа; надграждане до закопчалка за катинар за външни обекти
Непрекъснато PU уплътнениезакрепен към рамката на вратата, а не към тялото -, така че да не падне, когато вратата се сваля за окабеляване
Прозрачен прозорец по изборза видимост на метър или индикатор без отваряне на корпуса

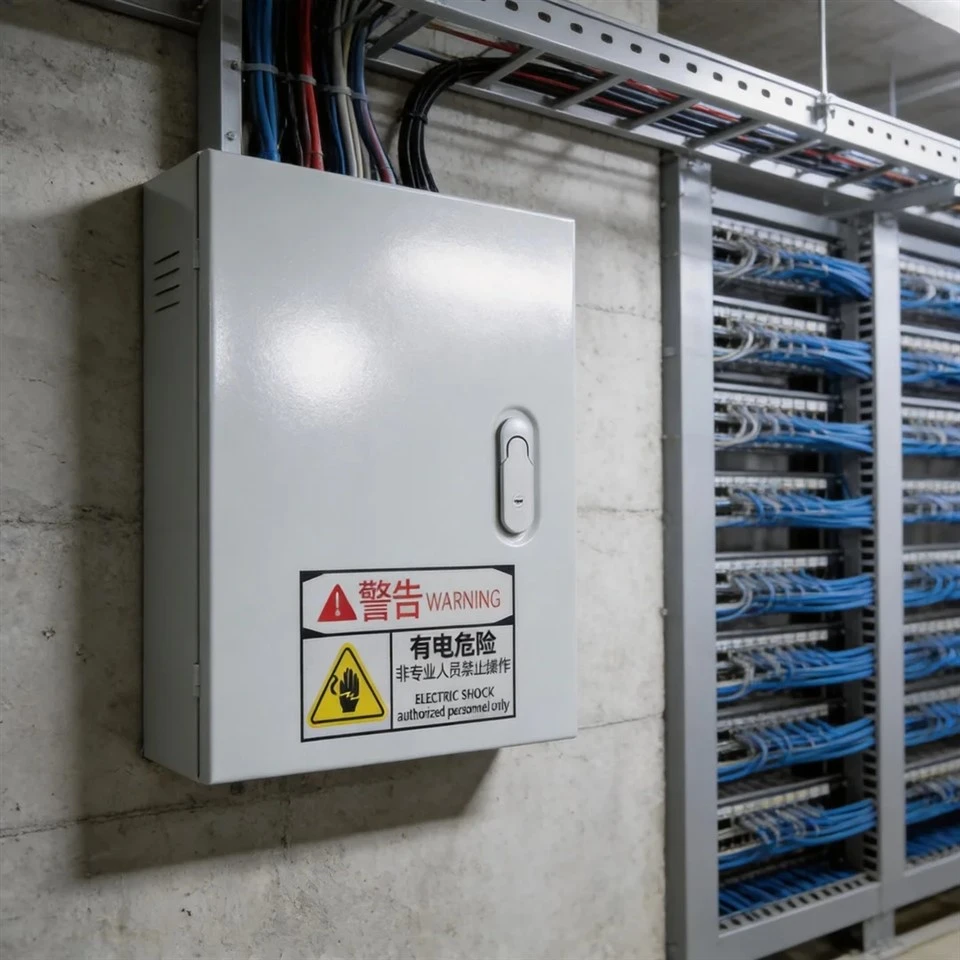

Какво виждате на снимката - и какво означава
Изображението, което качихте, е индустриална инсталация по учебник. Нека да разберем защо тази конкретна конфигурация работи:
| Визуален елемент | Инженерно решение |
|---|---|
| RAL 7035 светло сиво епоксидно покритие | UV{0}}стабилен, не се оцветява при излагане на открито; съвпада със стандартния цвят на кабелните скари за визуална консистенция |
| Двуезичен предупредителен етикет (китайски/английски) | OSHA / IEC 60417 съответствие с безопасността; можем да доставим ANSI Z535, ISO 7010 или персонализирани маркировки за безопасност |
| Странични вентилационни отвори | Пасивно охлаждане за не{0}}вентилирани електрически помещения; дизайнът с жалузи поддържа IP рейтинг |
| Стенен монтаж | Без празнина зад кутията - предотвратява навлизането на вредители и удовлетворява одитите на хранително-вкусовата промишленост |
| Кабелна скара директно над главата | Горната{0}}входна плоча на жлезата се подравнява с края на тавата; не се изисква-пробиване на място |
| Субстрат от бетонна стена | Монтажни уши за-тежкотоварни разширителни анкери, предназначени за 50 kg+ натоварване при издърпване-навън |
Материал и покритие - Съобразете се с околната среда, а не с бюджета
| Степен | Материал | Най-добро за | Завършете |
|---|---|---|---|
| Стандартен индустриален | 1,2 mm студено валцована стомана | Търговия на закрито, суха промишленост | Прахово епоксидно покритие, RAL 7035 |
| Устойчив на корозия | 1,5 мм студеновалцована стомана + грунд против -корозия | Крайбрежно, влажно, химическо излагане | Епоксидно прахово покритие, персонализиран RAL |
| Морски / хранителен клас | 1,5 мм неръждаема стомана 304 | Хранително-вкусова, морска, фармацевтична | Четкани или електрополирани |
| Екстремно задължение | 2,0 мм неръждаема стомана 316 | Офшорни, тежки химикали, крайбрежни | Електрополиран, пасивиран |
Не сте сигурни кой клас?Кажете ни местоположението на вашия проект (крайбрежно разстояние, влажност, излагане на химикали) и ние ще го специфицираме - без наддаване, само правилният материал.

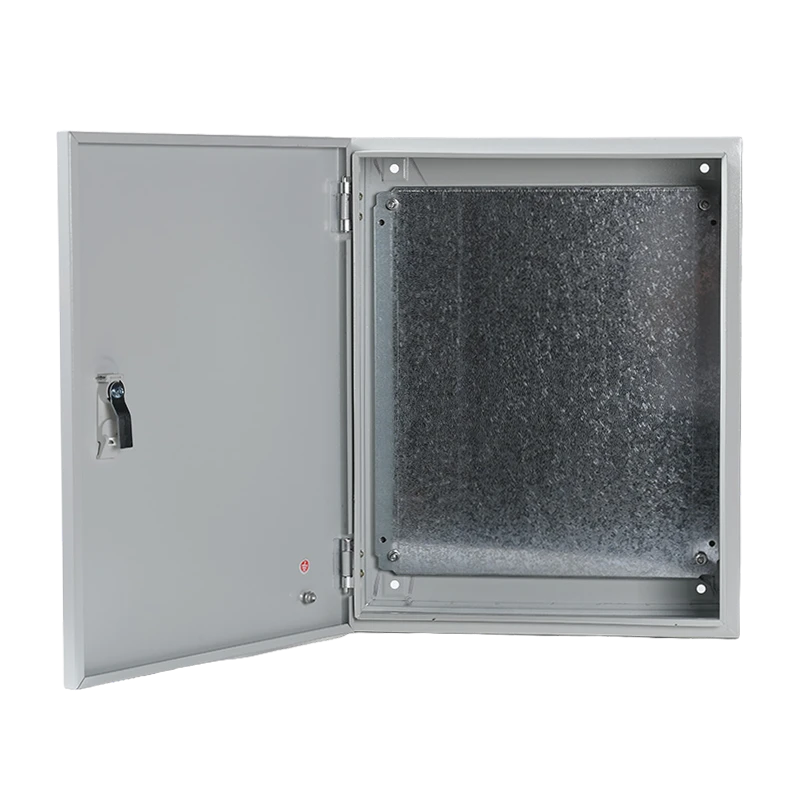

Вътрешно оформление - Три начина да получите кутията си
Празна черупка
Кутия + монтажна планка + DIN шина
Напълваш и окабеляваш
Най-бърза доставка, най-ниска цена
Компонент-Готов
Предварително-пробити за посочените от вас прекъсвачи/клеми
Инсталирани са заземителна шина и нулева шина
Вие телеграфирате, ние не
Напълно окабелен и тестван
MCB, RCD, клемни блокове, таймери - инсталирани и окабелени според вашата схема
Фабричен диелектричен тест и проверка на непрекъснатостта
Поставете кабелите си, заредете, готово
Диапазон от размери -, защото „един размер пасва на всички“ не пасва добре на нищо
| Серия | В × Ш × Д (mm) | Типично приложение |
|---|---|---|
| Кратка помощ-Мини | 200×150×100 до 300×250×150 | Разклонителни кутии, малки вериги за управление |
| Кратка помощ-Компактен | 400×300×150 до 500×400×200 | Стартери, PLC корпуси, осветителни табла |
| Кратка помощ-Стандарт | 600×400×200 до 800×600×250 | Разпределителни табла, измервателни кутии, MCB табла |
| Кратка помощ-Голям | 1000×800×300 до 1200×1000×300 | Главно разпределение, ATS контролери, инверторни корпуси |
| Кратка помощ-Персонализиран | Всеки не-стандартен размер | Замени за преоборудване, интегриране на машини |
Всички размери савъншен. Вътрешните луфтове са намалени с 30–50 mm в зависимост от -ухото за монтаж на стена и дебелината на вратата.
Сертификати и съответствие - Какво иска да види вашият инспектор
✅ IEC 62208- Стандарт за празен корпус
✅ IEC 61439-2- За сглобена разпределителна уредба за ниско-напрежение (когато е попълнена)
✅ IP55 / IP56 / IP65 / IP66- Лабораторно-тествано от трета страна, налични са доклади
✅ CE маркировка- Достъп до пазара на ЕС
✅ RoHS- Съответствие с опасни вещества
✅ UL 508A- Индустриални контролни панели (достъпни при заявка за проекти в Северна Америка)
Всяка единица се доставя с:
Сертификат за изпитване (за запълнени панели)
Сертифициране на материал (за поръчки от неръждаема стомана)
Протокол от IP тест (по заявка)
Опаковъчен лист със серийни номера
Опаковка и логистика - Пристигане готово, неремонтирано
| детайл | Спецификация |
|---|---|
| Индивидуална опаковка | PE ръкав + 5-пластов гофриран картон с ъглови протектори |
| Насипни опаковки | Палета от шперплат, опакована с ремъци, обвита с -преграда за влага |
| Етикетиране | Баркод със сериен номер, препратка към проекта, инструкции за работа |
| Документация | Опаковъчен лист, сертификат за съответствие, ръководство за монтаж (многоезично) |
| MOQ | 1 брой (мостра) / 50 броя (персонализирани OEM с марка) |
| Примерно време за изпълнение | 5–8 дни |
| Време за производство | 12–20 дни в зависимост от сложността |
| Доставка | EXW / FOB Ningbo / CIF / DDP |
ЧЗВ - Въпросите, които изпълнителите наистина задават
В: Можете ли да съпоставите ширината на моята съществуваща кабелна скара за горен вход?A: Да. Изрязваме плочи за жлеза, за да отговарят на размерите на вашата тава - 50 mm, 100 mm, 150 mm или по поръчка. Изпратете ни снимка на вашия край на тавата и ние ще подравним кутията перфектно.
Въпрос: Снимката показва предупредителен етикет на китайски. Можете ли да предоставите английски / арабски / испански етикети?О: Абсолютно. Ние отпечатваме IEC 60417, ANSI Z535 или напълно персонализирани етикети за безопасност на всеки език. Можем също да изпратим без етикет, за да приложите своя собствена.
Въпрос: Моята стена не е от плосък бетон -, а е блокова конструкция с рендер. Ще работят ли монтажните уши?A: Да. Нашите уши с прорези позволяват настройка на ±15 mm. За неравни повърхности можем да доставим дистанционни подложки или рамки за -задно монтиране. Изпратете ни снимка на стена и ние ще ви препоръчаме правилния метод за фиксиране.
Въпрос: Доставяте ли кутията с предварително инсталирани компоненти?О: Да - MCB, RCD, контактори, клемни блокове, шини. Ние доставяме ABB, Schneider, Chint или посочената от вас марка. Всеки попълнен панел е фабрично-тестван преди изпращане.
Въпрос: Какво ще стане, ако имам нужда от не-стандартен цвят, който да съответства на марката на моя клиент?О: Всеки цвят по RAL от 50 единици. Под това разполагаме с RAL 7035 (светло сиво), RAL 9005 (черно) и RAL 9010 (бяло) без минимум.
Защо изпълнителите избират QHECO пред местните дистрибутори
| Типичен дистрибутор | QHECO Директно производство |
|---|---|
| Само складови размери | Всякакви размери, всякакъв изрез, всякакъв цвят |
| 8–12 седмици време за доставка по поръчка | 12–20 дни производство, проби след 5–8 дни |
| Без инсталиране на компоненти | Пълно сглобяване на панела и тестване |
| Генерична опаковка | Проект-етикетиран, баркод-проследен, палетизиран |
| Минимум 500 единици за OEM | Частна марка от 50 единици; кутии по поръчка от 1 бр |
| Без инженерна поддръжка | CAD чертежи, ръководство за инсталиране, поддръжка за видео разговори |
Призив за действие - Нека разрешим проблема ви с -монтаж на стена
Не поръчвайте друга "стандартна" кутия и прекарвайте два дни, за да я напаснете. Изпратете ни:
Снимка на оформлението на вашата стена и кабелна скарата
Вашият списък с компоненти (или просто ни кажете приложението)
Вашият необходим IP рейтинг и предпочитания за материал
Получете производствен чертеж и твърда оферта в рамките на 8 часа.
