Кутия за-монтирани на стена електрически инструменти
Стандартизираната жилищна платформа за промишлени инструменти, PLC и системи за управление
Вашата платка, HMI или сензорна матрица заслужават повече от обща кутия. Това е кутията, която превръща вашия инструмент в-продукт, готов за работа.
🔧 Конфигурирайте за вашия инструмент
🏷️ OEM Private Label от 50 единици
📐 Персонализирани изрези за дисплеи, конектори и антени
Спрете да го наричате кутия. Започнете да го наричате платформа.
Всеки индустриален инструмент - независимо дали е aPLC контролер, анализатор на качеството на захранването, дистанционно телеметрично устройство или персонализиран IoT шлюз- се нуждае от три неща, за да оцелее на полето:
Физическа защитаот прах, влага и удар
Термична стабилностза чувствителна електроника
Присъствие на маркатакоето показва професионализъм на вашия краен клиент
QHECOСтенен-монтиран метален корпус за инструментие проектиран като aконфигурируема платформа, а не стоков контейнер. Ние не ви продаваме куха черупка и ви желаем късмет. Ние доставяме aготови-за производство жилищакойто се интегрира с форм-фактора на вашия инструмент, оформлението на конекторите и изискванията за топлина -, така че да се съсредоточите върху електрониката си, а не върху производството на метал.
От печатна платка до полеви продукт - без главоболие при производството
| Вашето предизвикателство | Как този корпус го решава |
|---|---|
| HMI дисплеят се нуждае от изрязана рамка | CNC-обработени правоъгълни или кръгли отвори с толеранс ±0,5 mm, очистени ръбове, готови за поставяне на уплътнение |
| Сензорните кабели се нуждаят от запечатан вход от 6 посоки | Персонализирани оформления на плочата на жлезата: отгоре, отдолу, отстрани или отзад - съвпадащи със стъпката на вашия конектор |
| Безжичният модул се нуждае от антена | Предварително пробити отвори за антена тип SMA/N- с опции за водоустойчиви кабелни уплътнения |
| PLC генерира топлина в запечатан корпус | Изчислени модели на вентилация, опционални изрези за-вентилатори с филтърни комплекти IP55 или напълно запечатани дизайни с естествена конвекция |
| Вашата марка трябва да бъде начело и в центъра | Лазерно-гравирано лого на вратата, копринени-номера на модела, персонализирано-цветно прахово покритие, което да съответства на палитрата на вашата марка |
| Клиентът изисква много{0}}сертифициране на пазара | IEC 62208, CE, RoHS стандарт; UL 508A и CSA пътеки, налични за внедряване в Северна Америка |
Какво ни казва снимката - и какво създаваме отвъд нея

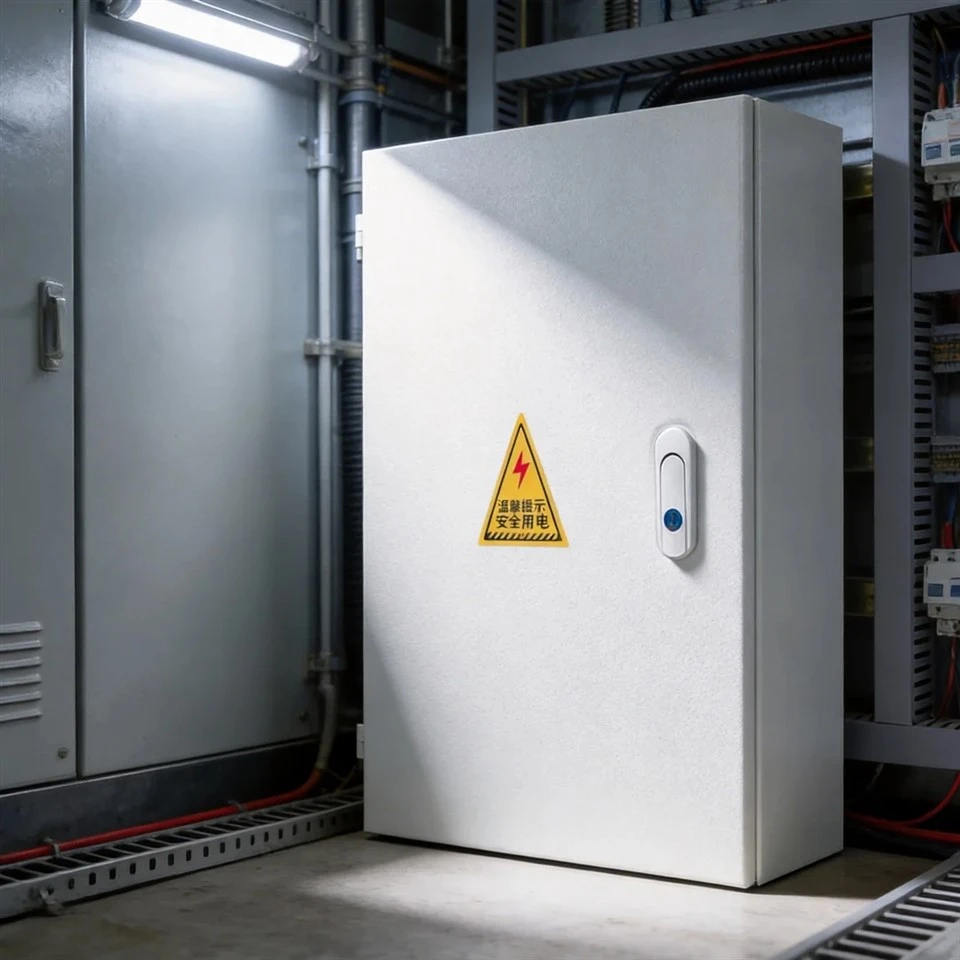

Изображението, което качихте, показва чиста, професионална стена-инструментална кутия в активна електрическа стая. Ето инженерната логика зад всеки видим детайл:
| Визуални детайли | Функционално инженерство |
|---|---|
| Гладка, непрекъсната повърхност на вратата | Идеално платно заHMI монтажилибрандиране- без ребра, вентилационни отвори или издатини, които пречат на инсталирането на дисплея или видимостта на логото |
| Триъгълен предупредителен етикет (ISO 7010 W012) | Стандартна маркировка за опасност от електрически ток; доставямеперсонализирани етикети за безопасностна всеки език или стандарт за съответствие (OSHA, ANSI Z535, IEC 60417) |

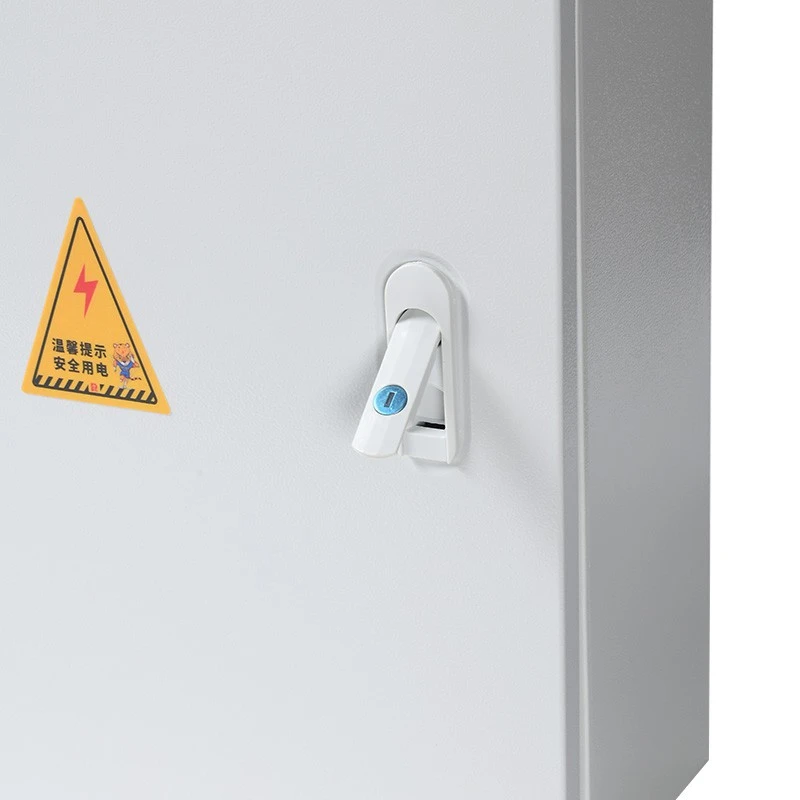

| Елегантна скрита-монтирана дръжка на врата с-резе | Работа-с една ръка за техници, носещи ръкавици;ключ-заключване или надграждане на катинарналичен за приложения,-защитени от фалшифициране |
| Изчистен страничен профил, без външни панти | Дизайн на скрита панта- поддържа тънка проекция на стената и предотвратява опасностите от закачане в тесни коридори |
| Инсталиране-на нивото на пода до кабелен канал | Долни{0}}плочи за жлезаподравнете с подови{0}}системи за канали; ние можем предварително-да изрежем входове, за да съответстват на ширината на вашия кабелен канал |
| Промишлен{0}}клас епоксидно покритие при флуоресцентно осветление | Силно{0}}гланцово или текстурирано прахово покритиеопции; UV{0}}стабилен за вътрешни и външни корпуси на инструменти |
Лист със спецификации за интегриране на инструмента
| Спецификация | Подробности |
|---|---|
| Тип корпус | Монтирана на стена метална кутия за инструменти / корпус на контролния панел |
| Материал на тялото | Студено{0}}валцована стомана (1,2 mm–1,5 mm) стандарт; неръждаема стомана 304/316 по избор |
| Дизайн на врати | Единична-врата, безшевна предна част; допълнителен прозрачен поликарбонатен прозорец за HMI видимост |
| Монтаж | Външни уши с прорези за монтаж в бетон, зидария или стена- |
| Степен на защита | IP55 (стандартен) / IP56 / IP65 / IP66 (по избор) |
| Повърхностно покритие | Епоксидно прахово покритие, RAL 7035 (светло сиво); всеки цвят по RAL от 50 единици |

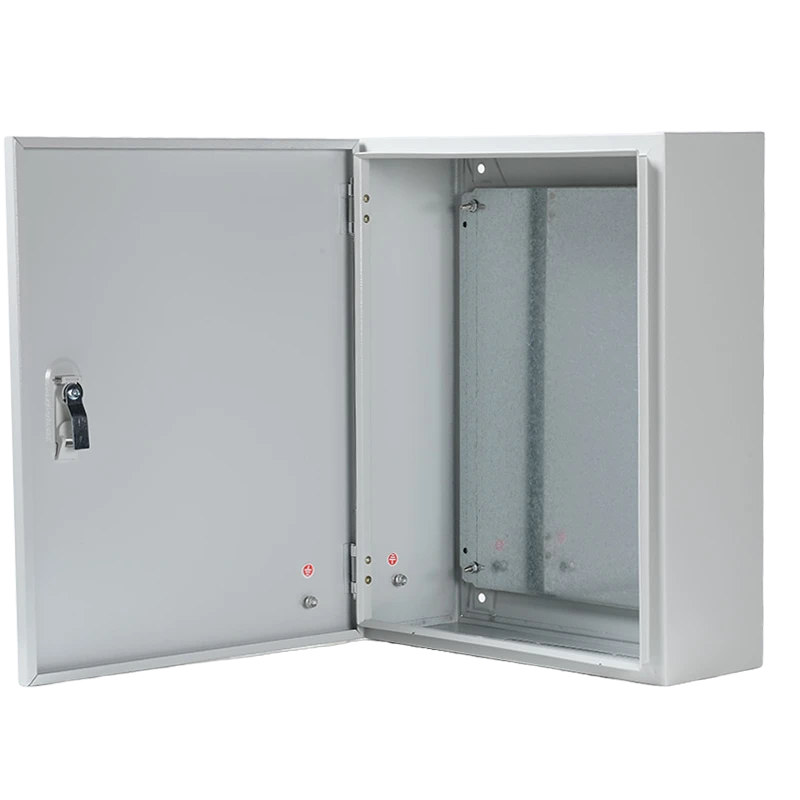

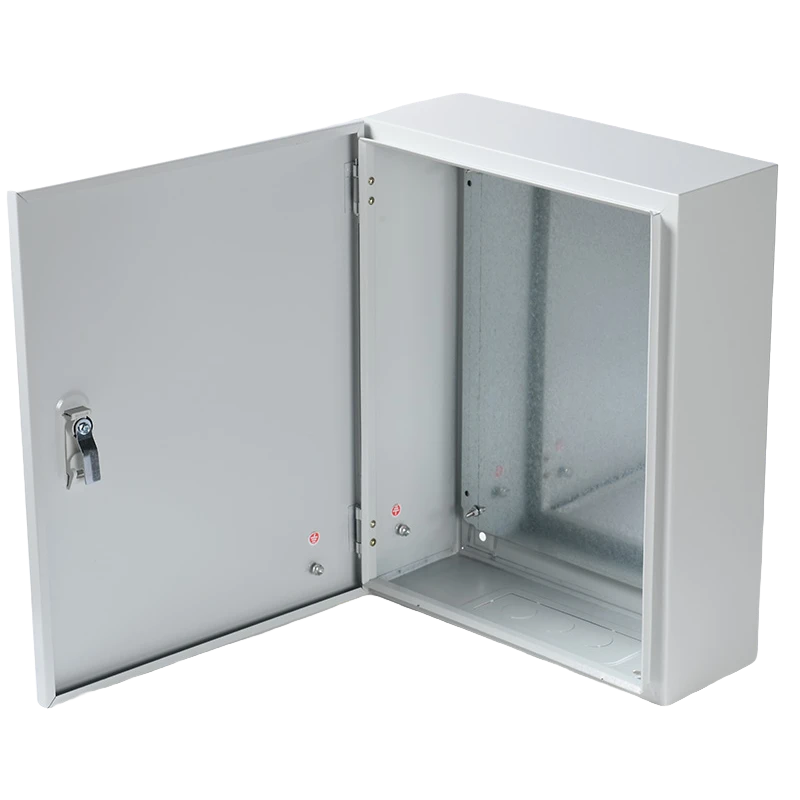

| Вътрешен монтаж | 35mm DIN шина (стомана или алуминий); поцинкована монтажна плоча (2,0 mm–3,0 mm); скоби с регулируема дълбочина |
| Кабелен вход | Непробити (празни) или предварително -щанцовани пластини за жлези; Опции за PG / NPT / метрична резба |
| вентилация | Плътни (запечатани), пасивни вентилационни отвори с жалузи или вентилатор-отрез с филтър |
| Опции за заключване | Ключалка с гърбица с четвърт{0}}завъртане, ключалка, резе с-бутон, закопчалка за катинар |

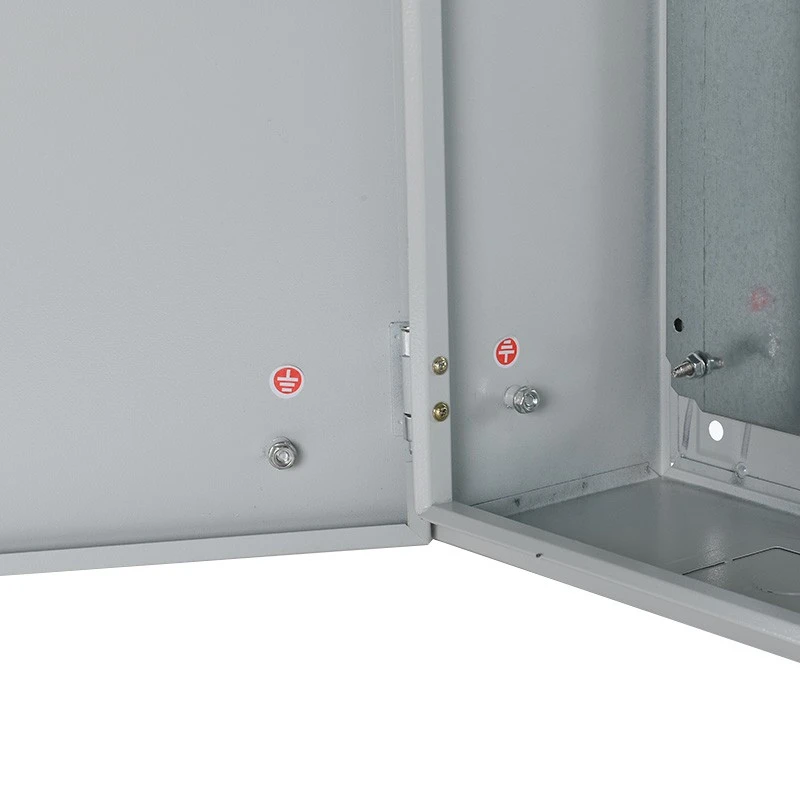

| Земна непрекъснатост | Вътрешен PE шпилка + външна заземителна клема; медна заземителна шина по избор |
| Съответствие | IEC 62208, IEC 61439-2 (попълнен), CE, RoHS; Наличен UL 508A |
Три нива на интеграция - съответстват на вашия производствен етап
Ниво 1: Комплект за разработчици (празен корпус)
Гола кутия с монтажна плоча и DIN шина
Вие прототипирате оформлението на вашия инструмент
Най-бърза доставка на проби (5–8 дни)
Ниво 2: Пред-производствено валидиране (компонент-готов)
CNC изрези за вашите дисплеи, конектори и антени
Предварително окабелени клемни блокове и земна инфраструктура
Инсталирате вашата електроника; обработваме металообработката
Ниво 3: Производство (напълно интегрирано и брандирано)
Вашият инструмент е инсталиран, окабелен и тестван в нашата кутия
Брандиране на частна{0}}марка: лого, номер на модела, цвят, ръководство
Изпратете директно до вашия дистрибутор или краен клиент - бял-етикет готов
Създаден за марки инструменти - Не само за изпълнители на електротехника
Докато стандартните разпределителни кутии обслужват изпълнители, тази платформа за заграждения служипродуктови компании:
| Кой поръчва това | Какво изграждат вътре |
|---|---|
| Системни интегратори за автоматизация | PLC + HMI контролни панели за OEM машини |
| Компании за енергиен мениджмънт | Анализатори за качество на електроенергията, кутии за под{0}}измерване |
| IoT и стартиращи компании за телеметрия | Edge computing gateways, сензорни хъбове LoRaWAN |
| Фирми за мониторинг на околната среда | Корпуси за анализатори за качество на въздуха / качество на водата |
| Марки за сигурност и контрол на достъпа | Контролери за биометрични четци, корпуси на PoE превключватели |
| Дистрибутори на медицински изделия | Монитори за изолация на мощността, UPS разпределителни табла |
Ако вашият продукт има печатна платка, дисплей или комуникационен модул, този корпус е най-бързият ви път от прототипа до производството.
OEM & Private Label - Вашата марка, Нашето производство
Ние работим като вашневидим производствен партньор:
| OEM услуга | Възможност |
|---|---|
| Съвпадение на цветовете | Всеки RAL код; текстурирано или гланцово покритие |
| Приложение за лого | Лазерно гравиране, копринен-ситопечат, релефни алуминиеви табелки |
| Персонализирани изрезки | Витрини, дупки за бутони, отвори за LED индикатори, антенни портове, вентилационни решетки |
| Опаковка | Неутрална бяла-кутия с вашата марка; дребно-готова опаковка |
| Документация | Персонализирани ръководства за инсталиране, диаграми на окабеляване, сертификати за съответствие в шаблона на вашата марка |
| Проследяване на сериен номер | Етикети с баркод / QR код, свързани с производствена партида и записи на тестове |
| Дроп{0}}доставка | Сляпо{0}}изпратете директно до вашите крайни клиенти с адреса ви за връщане |
Минимална OEM поръчка: 50 единици за марков цвят / лого. Налични изрезки по поръчка от 1 бройка.
Сертификати и достъп до глобален пазар
| Сертификация | Уместност |
|---|---|
| IEC 62208 | Стандарт за празен корпус - базова линия за глобално приемане |
| IEC 61439-2 | Стандартно-комутационно устройство за ниско напрежение (когато е изпълнено с прекъсвачи / шини) |
| CE маркировка | Достъп до пазара на Европейското икономическо пространство |
| RoHS | Ограничение на опасни вещества - задължително за търгове в ЕС и регулирани от околната среда |
| IP55 / IP65 / IP66 | Защита от проникване за вътрешна, външна,-мия и прашна среда |
| UL 508A | Индустриални контролни панели - налични при заявка за проекти в Северна Америка |
| ISO 9001:2015 | Сертификация на системата за управление на качеството |
ЧЗВ - Въпроси от производители на инструменти
В: Можете ли да изрежете прецизен правоъгълен отвор за 7-инчов HMI сензорен екран?A: Да. Ние изработваме с ЦПУ-изрези на дисплея според точния ви чертеж (±0,5 mm толеранс) с изчистени ръбове. Можем също така да доставим монтажната рамка и уплътнението, ако е необходимо.
В: Нуждаем се от кутия без видими външни винтове по естетически причини. възможно ли еО: Абсолютно. Нашият скрит-панти, вграден-дизайн на резе елиминира външните крепежни елементи на лицето на вратата. Монтажните уши са отстрани и отзад, невидими от предния изглед.
В: Можете ли да инсталирате нашите определени клемни блокове, захранващи устройства за DIN шина и охлаждащи вентилатори преди изпращане?О: Да - сглобяването на пълен панел е нашата основна услуга. Изпратете ни своя BOM и чертеж на оформление; ние доставяме, инсталираме, свързваме и тестваме. Получавате plug{3}}and-продукт.
В: Поддържате ли не-правоъгълни форми или конфигурации с много-врати?A: Да. Въпреки че снимката показва стандартна кутия с една-врата, ние произвеждаме кутии с много-отделения, L-образни оформления и добавки за-удължение-на дълбочина за инструменти, изискващи резервни отделения за батерии.
В: Какъв е срокът за изпълнение на брандирана, персонализирана{0}}изрязана производствена серия от 200 единици?О: Обикновено 18–25 дни от одобрението на чертежа. Първите-поръчки включват пред-продукционна мостра за ваше одобрение преди пълното изпълнение.
Техническо сравнение: Защо този корпус вместо стандартна съединителна кутия
| Характеристика | Стандартна съединителна кутия | Кутия за инструменти QHECO |
|---|---|---|
| Дизайн на врати | Плосък или оребрен - не е подходящ за показване- | Безшевна предна част- оптимизиран за HMI / марка |
| Възможност за изрязване | Няма; Направи си сам пробиването анулира IP рейтинга | Фабрична CNC обработкаподдържа IP целостта |
| Вътрешно оформление | Празна празнота | DIN шина + монтажна плоча + управление на кабелапредварително-инсталиран |
| Термичен дизайн | Само пасивно, без изчисления | Опции за проектирана вентилация или принудителен{0}}въздухвъз основа на топлинно натоварване |
| Брандиране | Няма | Пълен OEM: цвят, лого, етикет, ръководство |
| Целеви потребител | Електротехник на място | Продуктова компания, която доставя готови стоки |
Призив за действие - От прототип до производство
Вие имате инструмента. Имаме платформата за заграждение. Нека ги комбинираме.
Стъпка 1:Изпратете ни вашите размери на инструмента, оформление на конектора или ръчна скица
Стъпка 2:Връщаме предложение за 3D оформление и оферта в рамките на 24 часа
Стъпка 3:Одобрете пробата; ние произвеждаме вашата маркова продукция
